公共播送系統裝置工藝規范
1適用范圍
本規范適用于普通工業和民用建筑物內的播送系統裝置工程。
2施工準備
2.1 資料
2.1.1節目源設備：主要選用FM/AM調諧器、電唱機、激光唱機、傳聲器（話筒）等。滿
足設計請求，必需附有產品運用闡明書、合格證及有關的技術文件。產品裝置前，必需停止
進場設備資料檢驗。
2.1.2信號處置設備：包括
調音臺、前置放大器、功率放大器、頻率平衡器、緊縮限制器、
延時器、混響器等。應依據設計請求選用規范系列產品，并附有產品運用闡明書、合格證及
相關的技術文件和3C認證標識。產品裝置前，必需根據出廠的圖紙或技術文件停止通電檢
查，并記載結果。
2.1.3傳輸局部：包括分線箱、控制器、電線電纜等。必需契合設計請求的規格型號，有產
品合格證及3C認證標識。
2.1.4終端設備：主要包括揚聲器、
音箱、聲柱、控制開關、
音量控制器等設備。產品選型
契合設計請求，并附有產品運用闡明書及合格證，且有3C認證標識。
2.1.5常用連線規格應契合下表，應依據設計請求選擇相應規格的絕緣導線，并有產品合格證。
2.1.6 電纜應依據設計請求選用屏蔽線或雙絞線，并有產品合格證。
2.1.7 不連續電源的選擇應依據設計請求選配，必需有產品合格證及有關的技術文件。
2.1.8鍍鋅資料：金屬線槽、鍍鋅鋼管、機螺絲、平墊、彈簧墊圈、金屬收縮螺栓、金屬軟
管等。
2.1.9其它資料：塑料脹管、接線端子、鉆頭、焊錫、焊劑、絕緣膠布、塑料膠布、各類插
頭號。
2.2 機具設備
2.2.1手電鉆、沖擊鉆、克絲鉗子、剝線鉗、電工刀、電烙鐵、一字改錐、十字改錐、尖嘴
鉗、偏口鉗。
2.2.2 萬用表、工具袋、梯子、程度尺、拉線、500V搖表、線墜。
2.3 作業條件
2.3.1 機房內土建工程應內裝修終了，門、窗、門鎖裝配齊全完好。
2.3.2 機房內及外圍的布線線纜溝、槽、管、盒、箱施工終了。
2.3.3 吊頂?shù)膿P聲器預留孔按實踐尺寸曾經留好，
音箱吊架裝置預留。
2.3.4 線纜絕緣電阻搖測值大于0.5MΩ。
3操作工藝
3.1 工藝流程
管路預埋
分線箱裝置
設備調試
線路敷設
終端設備配線

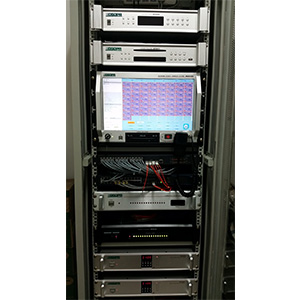

機房設備裝置
3.2 操作辦法
3.2.1 管路預埋
3.2.1.1 參見工藝相關章節停止施工。
3.2.2 分線箱裝置
3.2.2.1 暗裝箱面子板應與建筑裝飾面配合緊密。嚴禁采用電焊或氣焊將箱體與預埋管口焊在
一同。
3.2.2.2 明裝分線箱裝置高度為底邊距地1.5m。
3.2.2.3 明裝壁掛式分線箱、端子箱或聲柱箱時，先將引線與盒內導線用端子作過渡壓接，然
后將端子放回接線盒。找準標高停止鉆孔，埋入脹管螺栓停止固定。請求箱底與墻面平齊。
3.2.2.4 線管不便于直接敷設到位時，線管出線終端口與設備接線端子之間，不得將線纜直接
暴露，必需采用金屬軟管銜接，金屬軟管長度不大于1米。
